亚洲第一无码av无码专区,伊人精品在线视频,亚洲色播爱爱爱爱爱爱爱

當(dāng)前位置：首頁 » 亞泰產(chǎn)品中心 » CA-2000硬鉻電鍍添加劑

CA-2000硬鉻電鍍添加劑/ProjecDetails

prevnext

查看全部大圖

CA-2000硬鉻電鍍添加劑

產(chǎn)品簡介：
CA-2000硬鉻電鍍工藝是高新技術(shù)和創(chuàng)造思維的結(jié)晶，完全不同與常規(guī)鍍鉻和普通混合型催化劑鍍鉻工藝，其工藝操作簡單，補(bǔ)給水單一添加，鍍液維護(hù)方便。

訂購熱線：400-928-1599

CA-2000硬鉻電鍍工藝是高新技術(shù)和創(chuàng)造思維的結(jié)晶，完全不同與常規(guī)鍍鉻和普通混合型催化劑鍍鉻工藝，其工藝操作簡單，補(bǔ)給水單一添加，鍍液維護(hù)方便。

CA-2000硬鉻電鍍添加劑

工藝特點(diǎn)

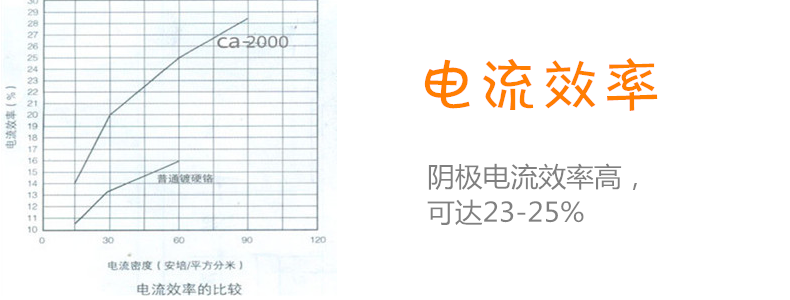

1.陰極電流效率高，可達(dá)23-25%

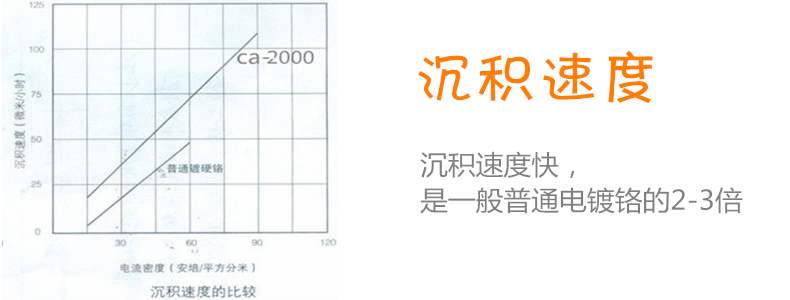

2.沉積速度快，是一般普通電鍍鉻的2-3倍

3.無陰極低電流區(qū)腐蝕

4.鍍層平滑，結(jié)晶細(xì)致光亮

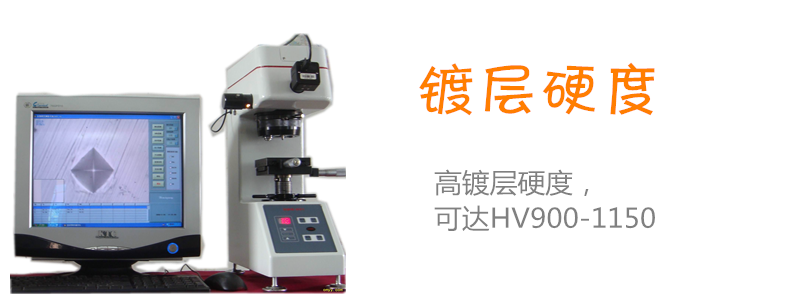

5.高鍍層硬度，可達(dá)HV900-1150

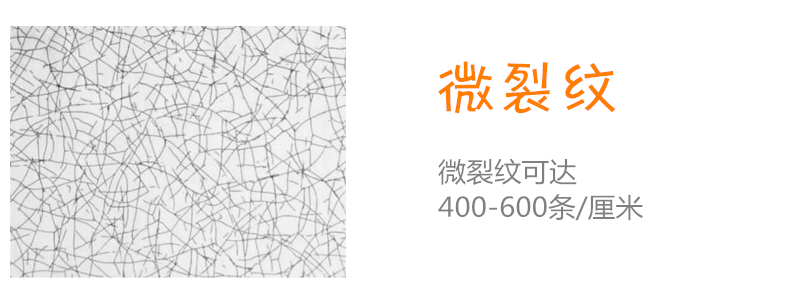

6.微裂紋可達(dá)400-600條/厘米

7.鍍層厚度均勻，無高電流區(qū)沉積過厚

8.可使用高電流密度，可達(dá)90安培/平方分米

9.鍍液維護(hù)簡單，操作容易

10.無陽極腐蝕，不需采用特殊陽極

11.無固體添加之銘塵和濺水現(xiàn)象

鍍液配方和操作工藝

成分和物理參數(shù)	一般零件		活塞環(huán)
成分和物理參數(shù)	范圍	標(biāo)準(zhǔn)	范圍	標(biāo)準(zhǔn)
鉻酐(克/升)	210-250	230	165-190	180
硫酸(克/升)	2.4-3.5	2.7	1.8-2.1	2.0
溫度(℃)	55-60	57	55-60	57
陰極電流密度(安培/平方分米)	30-75	60	30-75	60
陽級(jí)電流密度(安培/平方分米)	15-35	30	15-35	30

鍍液配制

鍍件	鉻酐濃度	100升鍍液
一般零件	210-250克/升	2升CA-2000
活塞環(huán)	165-190克/升	1.45升CA-2000

1.清洗槽子

2.注入一半體積去離子水

3.加入所需量的鉻酐

4.添加所需量的CA-2000

5.加入去離子水、調(diào)節(jié)至規(guī)定液面

6.加熱至55-60℃

7.分析硫酸濃度，調(diào)整至規(guī)定工藝范圍

8.電解4小時(shí)

9.加入適宜的鉻霧抑制劑

10.試鍍

沉積速度

陰極電流密度(安培/平方分米)	沉積速度(微米/小時(shí))
30	20-30
45	40-50
60	50-70
75	70-90

設(shè)備

鍍槽：鐵槽內(nèi)襯軟PVC或其它認(rèn)可材料。

陽極：含錫7%鉛錫陽極或其它認(rèn)可材料。

整流器：輸出電壓可達(dá)9-16伏較適宜，輸出電流波紋率最好在5%以下。

溫度控制：采用熱交換器或冷卻管，建議采用鈦管或金屬披覆聚四氟乙烯。

轉(zhuǎn)缸及前處理

傳統(tǒng)的硬鉻液轉(zhuǎn)為CA-2000工藝簡單，將鍍液送交本廠化驗(yàn)。

確認(rèn)無機(jī)雜質(zhì)小于7.5克/升，同時(shí)不含氟化物即可，CA-2000工藝的前處理同一般傳統(tǒng)鍍鉻相同無需特殊處理。

槽液維護(hù)：CA-2000用于槽液之補(bǔ)充添加，按每千安培小時(shí)補(bǔ)充4-6毫升。

聯(lián)系亞泰化工

興化市亞泰化工有限公司

服務(wù)熱線：400-928-1599

公司傳真：0523-83841129

客服QQ：2163624396

服務(wù)郵箱：ca-2000@atechem.com

公司地址：江蘇省興化市戴窯鎮(zhèn)工業(yè)區(qū)

百度地圖API自定義地圖

鍍鉻工藝電鍍添加劑硬鉻電鍍鍍鉻添加劑

采購：CA-2000硬鉻電鍍添加劑

*聯(lián)系人：
*手機(jī)：
公司名稱：
郵箱：
電話：
地址：
*采購意向：
*驗(yàn)證碼：

跟此產(chǎn)品相關(guān)的產(chǎn)品 / Related Products

: CA-2000YTYG硬鉻電鍍工藝

: CA-2000N硬鉻電鍍添加劑; CA-2000N型硬鉻電鍍工藝是在CA-2000硬鉻電鍍工藝基礎(chǔ)上的技術(shù)性升級(jí)優(yōu)化工藝。與CA-2000工藝相比，除具備CA-2000工藝原有的特性外，更具有如下功能： 1、對(duì)陽極的保護(hù)，即對(duì)陽極的腐蝕（與傳統(tǒng)工藝相比）更輕微，可以延長陽極使用壽命，為使用企業(yè)降低陽極材料消耗或陽極更換頻次 2、對(duì)工件低電流區(qū)或非受鍍部位腐蝕更輕微，可以減慢因上述腐蝕而產(chǎn)生的鐵、銅等離子的累積，延長槽液使用壽命，為使用該工藝的企業(yè)節(jié)省因槽液提前報(bào)廢而產(chǎn)生的環(huán)境保護(hù)及治理費(fèi)用

: CA-2000EM硬鉻電鍍添加劑; CA-2000EM硬鉻電鍍工藝在保有原CA-2000硬鉻電鍍工藝指標(biāo)前提下，采用優(yōu)質(zhì)國產(chǎn)原料代替進(jìn)口原料進(jìn)行合成并復(fù)配，降低了工藝配置成本，為國內(nèi)硬鉻電鍍業(yè)者增加了工藝性價(jià)比選擇范圍，降低了電鍍生產(chǎn)應(yīng)用成本，是適合中國國情的硬鉻電鍍工藝，為常規(guī)硬鉻電鍍業(yè)者帶來了客觀的經(jīng)濟(jì)效益。
