氣缸鍍鉻用的掛具

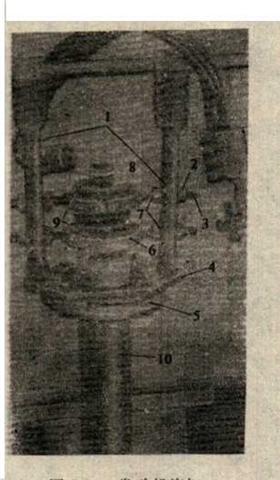

汽缸進行鍍鉻時，可采用如圖1-1所示的掛具。掛具裝有底板4,底板上擰有兩根側面帶槽的支柱1，螺栓3可沿支柱側面的槽往復移動。借螺帽7和2固定在支柱上的護環6和8供陽極定位之用。上護環8可上下移動，并根據陽極和汽缸的長度，固定在任一位置上。厚為10?12mm的硬橡膠板或聚氯乙烯塑膠板圓環9供絕緣汽缸和陽極之用。圓環9裝置在護環8和6的內部。為了使陽極位于汽缸中心，絕緣環環具有3?6mm的壁厚差，為此，圓環的內、外表面車成偏心。當安裝時，氣缸臺被凸緣5和螺栓壓在掛具底板4上。

掛具和陽極10安裝完畢之后，借旋轉圓

環9和移動護環6和8來定陽極對氣缸的中心，這一工序一般僅在

用新制作掛具或改變氣缸尺寸時才進行。

氣缸鍍鉻時所采用的陽極為一封閉式鋼管，

鋼管表面覆有厚為3~4mm的鉛層，用氣焊敷鉛

之前鋼管外應先浸錫。敷鉛之后陽極應進行車

削。

上述掛具不但結構簡單，且能保證陽極定

心并獲得優質的鍍層。鍍任何尺寸的氣缸時，

均可采用類似掛具。
