活塞環多孔性鍍鉻用的掛具和陽極

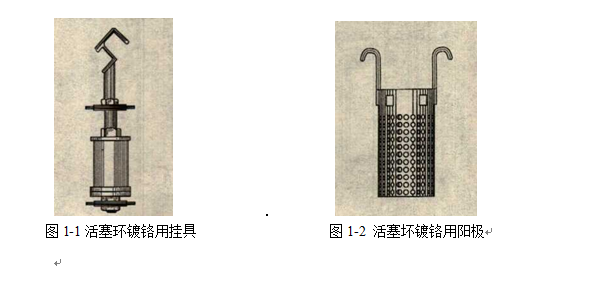

活塞環所用的掛具和陽極間圖1-1、圖1-2。鍍鉻用的陽極放置酸蝕，需用純鉛加6%~8%銻合金制造。裝合用的導具是為了將許多根活塞環裝成一個圓柱體而設。裝合道具在設計時，應考慮設置使這筒活塞環的開口趨于一條直線的附件，并能使開口保持3~5mm（鍍鉻前在此開口處灌鉛，以避免在開口處發生缺陷）。掛具上部分的掛鉤應用紫銅板制造；下部壓板應能保證將活塞環緊壓成圓柱體而不致松開。壓板在裝合時又起固定作用，因此與裝合導具的筒狀內徑必須保持正確的配合。
妥善地將活塞環連同夾具裝入略帶圓錐形的陽極中（錐度100:1），活塞環的整個四周與陽極保持20~25mm的距離，裝配后情況見圖1-3所示。把帶有活塞環且安妥陽極的掛具浸入鍍鉻槽，并通蒸汽加熱2~3min，使達到電解所需溫度。

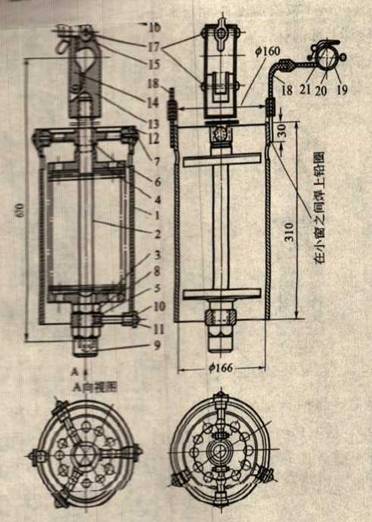

圖1-3 活塞環與鍍鉻陽極掛具陽極裝配圖
1- 圓錐形陽極（鉛銻合金制）；2-中心環；3-固定圓盤；
4-可動圓盤；5-下環；6-上環；7-擋板；8-螺帽；
9-不動螺帽；10-硬橡皮套；11-螺栓；12-墊圈；
13-夾頭；14-夾板；15-螺釘；16-蝴蝶螺帽；
17-心軸；18-撓性軟線接觸點；
19-夾子（下半個）；20-夾頭（上半個）；
21-夾頭鎖扣
單位mm
